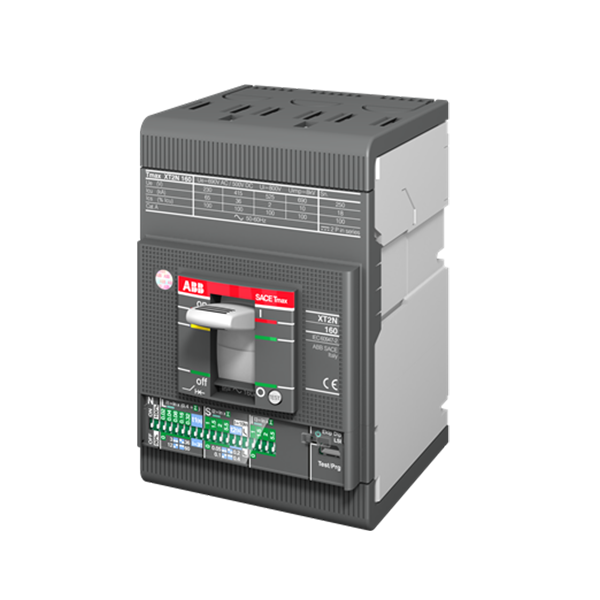

Disjoncteurs ABB Tmax XT2 – Boîtier moulé
Les disjoncteurs Tmax XT2 sont conçus pour la distribution de puissance, la protection des moteurs et la protection des générateurs. Ils offrent une protection fiable contre surcharges, courts-circuits, et sont adaptés aux installations industrielles et tertiaires.
Caractéristiques générales
-
Courant assigné (In) : 160 A
-
Pôles : 3 ou 4
-
Tension assignée d’emploi (AC) : 690 V, 50–60 Hz
-
Tension DC : 500 V
-
Tension assignée d’isolement (Ui) : 1000 V
-
Tension de tenue aux chocs (Uimp) : 8 kV
-
Versions : Fixe, Débrochable, sur chariot
-
Température fonctionnement : -25°C … +70°C
-
Humidité relative : jusqu’à 98 %
-
Compatibilité électromagnétique : IEC 60947-2
Déclencheurs disponibles
| Type | Courant réglable | Application |
|---|---|---|
| TMD / TMA (magnétothermique standard) | 1,6 A – 160 A | Distribution AC/DC |
| Ekip LS/I, I, LSI, LSIG, E-LSIG (électronique) | 40–160 A | Distribution AC, protection neutre et générateurs |
| Protection moteurs (MF/MA, Ekip M-I, M-LIU) | 20–160 A | Protection moteurs |
| Protection générateurs (TMG, Ekip G-LS/I) | 16–160 A | Protection générateurs |
| Protection neutre plein (Ekip N-LS/I) | 40–160 A | Protection neutre plein |
Pouvoir de coupure (Icu, 415V AC)
-
36 kA, 50 kA, 70 kA, 120 kA, 150 kA selon le déclencheur et la version
Références principales – XT2 160 TMD / TMA (fixe – 3 pôles)
| Déclencheur | In (A) | Icu (kA) | Référence 1SDA…R1 |
|---|---|---|---|
| TMD 1,6 | 16 | 36–150 | 067000–067672 |
| TMD 2 | 20 | 36–150 | 067001–067673 |
| TMD 2,5 | 25 | 36–150 | 067002–067674 |
| TMD 3,2 | 32 | 36–150 | 067003–067675 |
| TMD 4 | 40 | 36–150 | 067004–067676 |
| TMD 5 | 50 | 36–150 | 067005–067677 |
| TMD 6,3 | 63 | 36–150 | 067006–067678 |
| TMD 8 | 80 | 36–150 | 067007–067679 |
| TMD 10 | 100 | 36–150 | 067008–067680 |
| TMD 12,5 | 125 | 36–150 | 067009–067681 |
| TMD 16 | 300 | 36–150 | 067010–067682 |
| TMA 40–160 | 400–1600 | 36–150 | 067014–067692 |
Les versions 4 pôles incluent N=50% et N=100% pour neutre plein avec références similaires.
Points forts
-
Protection fiable pour distribution générale et moteurs
-
Déclencheurs magnéto-thermiques ou électroniques interchangeables
-
Versions fixes et débrochables pour maintenance simplifiée
-
Limitation élevée du courant de crête
